H3C S5120端口镜像配置

测试加密设备对音视频数据的加密情况，需要抓包，H3C交换机做端口镜像。记录如下：

1) 创建端口镜像组。

<SWITCH> system-view

[SWITCH] mirroring-group 1 local

2) 配置镜像目的端口。

[SWITCH] mirroring-group 1 monitor-port GigabitEthernet 1/0/4

3) 配置镜像源端口，同时指定被镜像报文的方向。

[SWITCH] mirroring-group 1 mirroring-port GigabitEthernet 1/0/25 both

本地端口镜像配置举例
1. 组网需求
用户网络描述如下：

部门1的报文通过端口GigabitEthernet1/0/1接入Device C。

部门2的报文通过端口GigabitEthernet1/0/2接入Device C。

Server接在Device C的GigabitEthernet1/0/3端口上。

需求为：用户希望通过Server对部门1和部门2收发的报文进行监控。

使用本地端口镜像功能实现该需求：

端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为镜像源端口。

连接Server的端口GigabitEthernet1/0/3为镜像目的端口。

2. 组网图

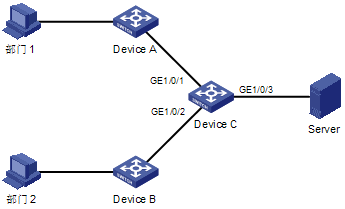

图1-2 配置本地端口镜像组网图

# 创建本地镜像组。

<DeviceC> system-view

[DeviceC] mirroring-group 1 local

# 为本地镜像组配置源端口和目的端口。

[DeviceC] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 gigabitethernet 1/0/2 both

[DeviceC] mirroring-group 1 monitor-port gigabitethernet 1/0/3

# 显示所有镜像组的配置信息。

[DeviceC] display mirroring-group all

mirroring-group 1:

type: local

status: active

mirroring port:

GigabitEthernet1/0/1 both

GigabitEthernet1/0/2 both

monitor port: GigabitEthernet1/0/3

配置完成后，用户就可以在Server上监控部门1和部门2收发的所有报文。
